O objetivo desse projeto é controlar dois microservomotores com um joystick. Vamos implementar duas abordagens de controle que serão apresentadas em dois diferentes sketches. O microservo SG90, usado nesse projeto, pode girar 180 graus, sendo 90 graus em cada direção. O SG90 pesa apenas 9 gramas, funciona com tensões de alimentação na faixa de 3.0 â 6,0 Volts, tendo as seguintes dimensões: 32 x 30 x 12 mm.

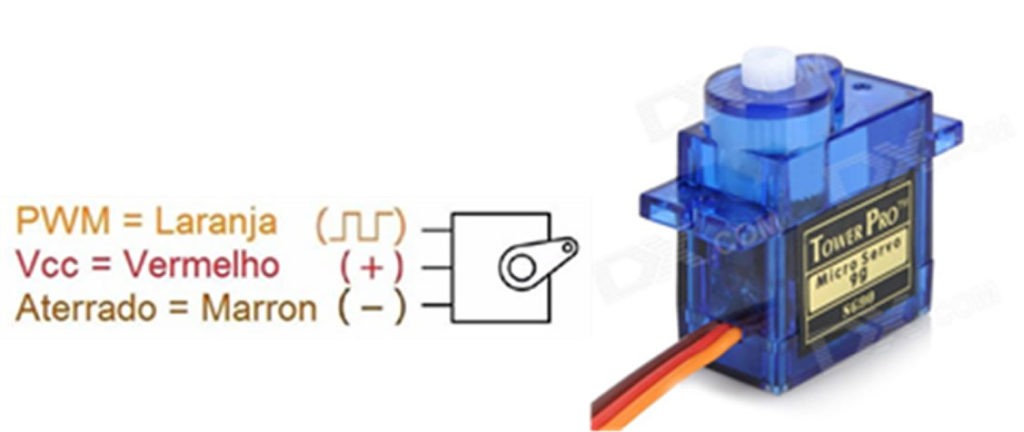

Figura 1: Microservomotor SG90

Por sua vez, o joystick trabalha com potenciômetros para definir o deslocamento dos eixos X e Y, e uma chave push button.

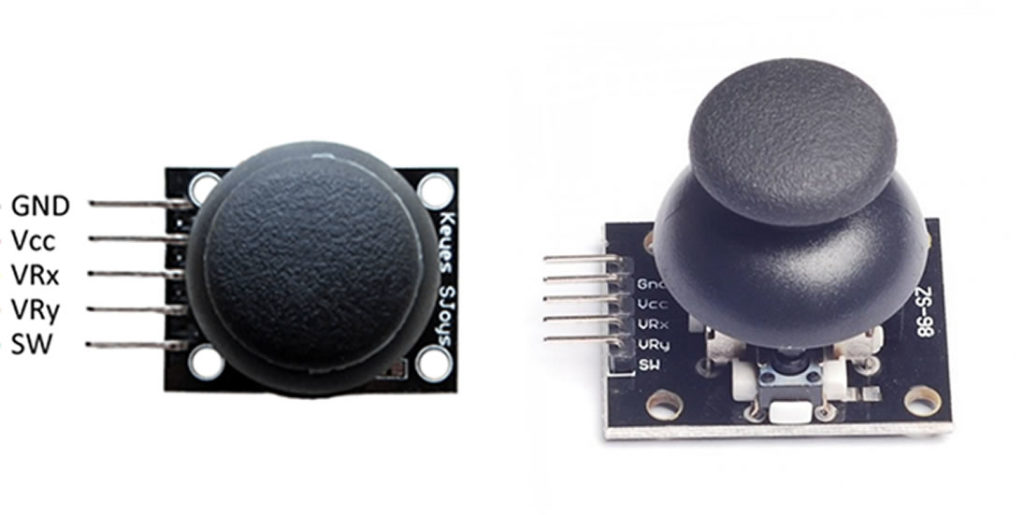

 Figura 2: Módulo Joystick

PInagem do Modulo Joystick:

GND: GND (terra)

Vcc: 3,3 – 5 Volts

VRx: Saída Analógica Eixo X (potenciômetro)

VRy: Saída Analógica Eixo Y (potenciômetro)

SW: Saída Digital do push button (contato seco do botão)

Em nosso projeto, o pino VRx do joystick foi conectado a porta analógica 4 do Arduino e o pino VRy do joystick foi conectado a porta analógica 5 do Arduino. A saída digital SW não foi usada nesse exemplo. Operando em vazio (sem carga) o SG90 pode ser alimentado pela fonte do Arduino. Todavia, quando o microservo estiver operando em carga deverá ser utilizada uma fonte de alimentação externa.

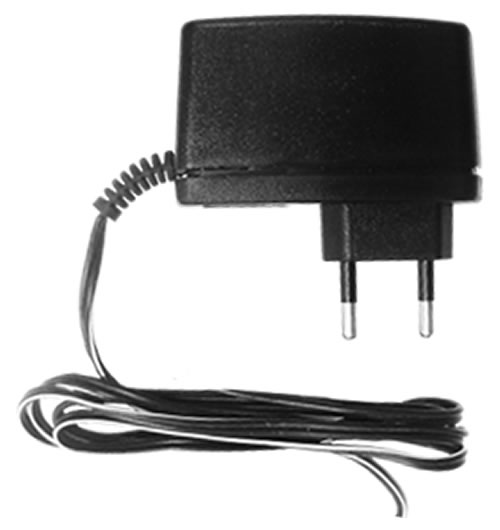

 Figura 3: Exemplo de Fonte Externa de + 5 Volts/500mA

Para fins de identificação um dos microservomotores de nosso projeto será chamado de base e o outro de inclinação. Esses nomes foram dados de propósito, uma vez que esse projeto simula a operação de um braço robô, como o ilustrado na figura 4.

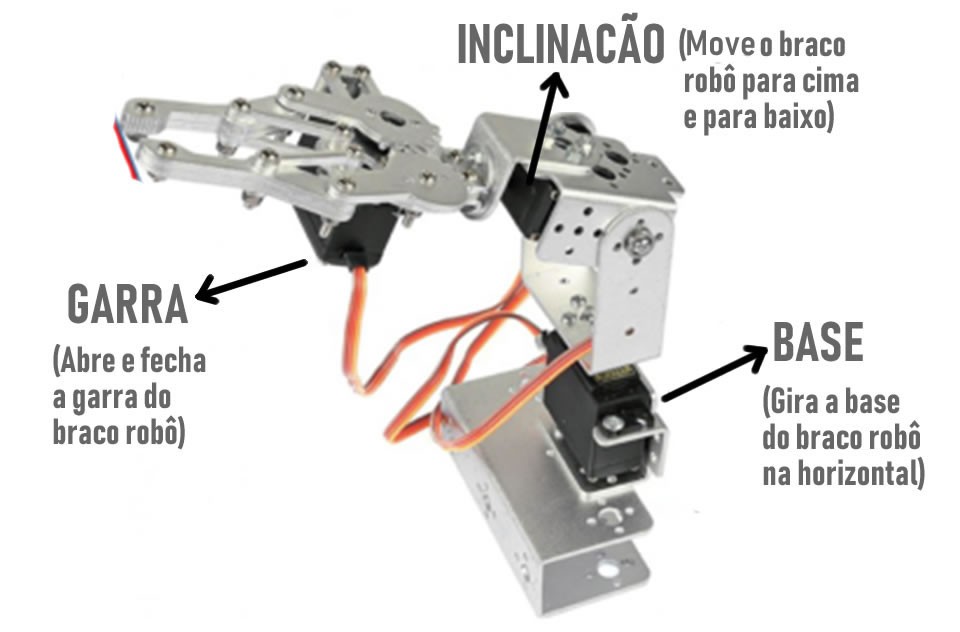

 Figura 4: Exemplo de Braço Robô com Microservomotores

Em cada microservo o terminal vermelho foi conectado ao Vcc, provido por uma fonte externa, e o terminal marrom foi conectado ao GND dessa mesma fonte externa. O terminal laranja do microservo base foi conectado à porta digital 7 do Arduino. Por sua vez, o terminal laranja do microservo inclinação foi conectado à porta digital 8 do Arduino.

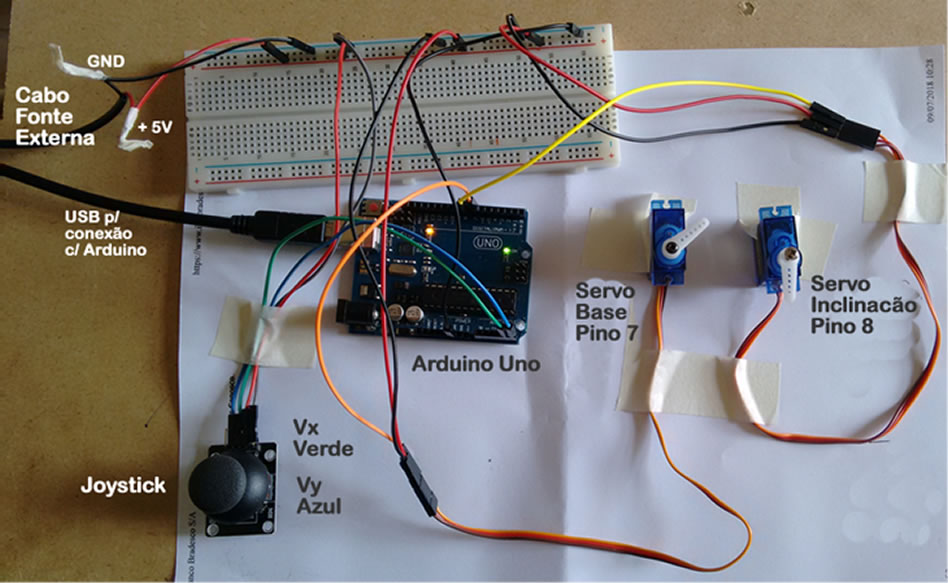

  Figura 5: Joystick controlando 2 microservomotores SG90

Nosso projeto usa a biblioteca <VarSpeedServo.h> contendo funções para controle de servomotores, com destaque para as seguintes:

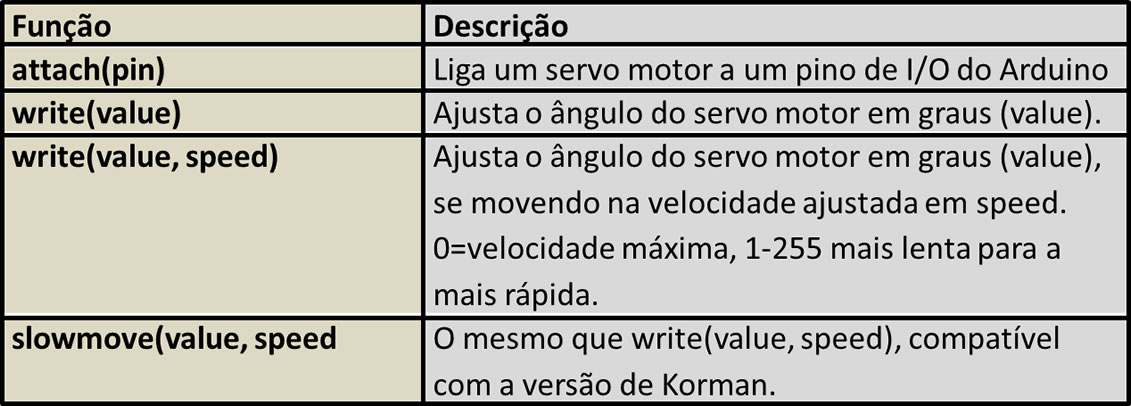

   Tabela 1: Funções da Biblioteca <VarSpeedServo.h>

Note que na função write(value, speed), para ajustar a velocidade do servomotor para a velocidade máxima o valor de speed deve ser igual a zero, por definição da biblioteca. Depois existe uma escala crescente de 1 a 255, havendo, portanto, 256 valores de velocidade. Se o valor de speed é igual a 255, a velocidade será ainda muito alta, equivalente a 255/256 ou 0,996 (99,6% da velocidade máxima). Se o valor do speed é igual a 60, a velocidade será baixa, equivalente a 60/256 ou 0,234 (ou 23,4% da velocidade máxima).

Montagem no Protoboard

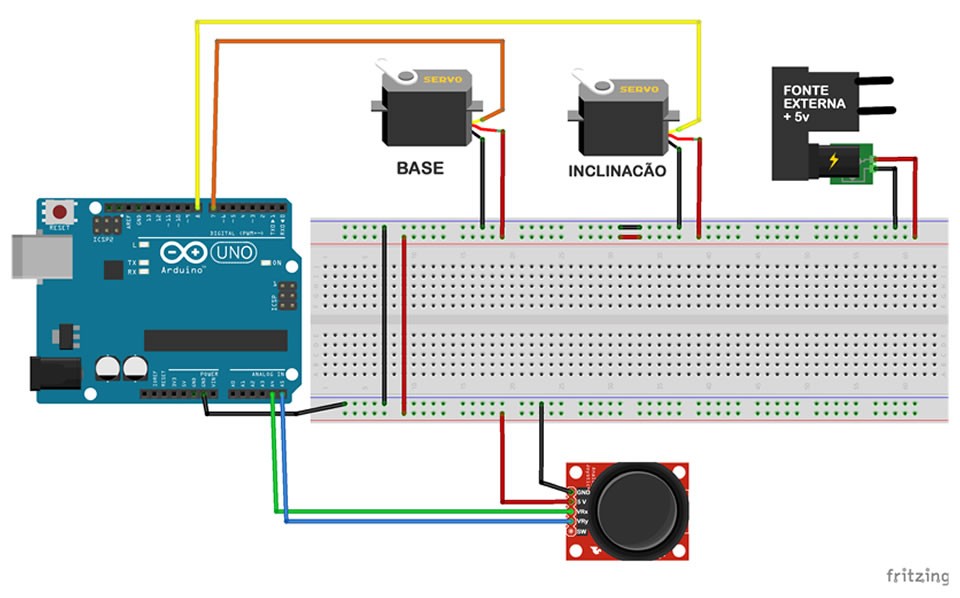

   Figura 6: Joystick controlando 2 microservomotores

AGORA, monte o seu projeto com cuidado e atenção e veja como tudo isso funciona analisando os sketchs abaixo!!!

Cenário 1: Sketch usando a função map()

**********

//JoyStick controla 2 servomotores

#include <VarSpeedServo.h>

//Cria objeto para controlar o servo base
VarSpeedServo servo_base;
//Cria objeto para controlar o servo inclinacao
VarSpeedServo servo_inclinacao;

int pino_x = A4; //Pino ligado ao X do joystick
int pino_y = A5; //Pino ligado ao Y do joystick
int val_x;   //Armazena o valor do eixo X
int val_y;   //Armazena o valor do eixo Y

void setup()
{
  //Define a porta a ser ligada ao servo base
  servo_base.attach(7);
  //Define a porta a ser ligada ao servo inclinacao
  servo_inclinacao.attach(8);
}

void loop()
{
  //Recebe o valor do joystick, eixo X
  val_x = analogRead(pino_x);
  //Converte o valor lido para um valor entre 1 e 180 graus
  val_x = map(val_x, 0, 1023, 1, 180);
  //Move o servo base para a posicao definida pelo joystick
  servo_base.slowmove(val_x, 60);
  //Recebe o valor do joystick, eixo Y
  val_y = analogRead(pino_y);
  //Converte o valor lido para um valor entre 1 e 180 graus
  val_y = map(val_y, 0, 1023, 1, 180);
  //Move o servo inclinacao para a posicao definida pelo joystick
  servo_inclinacao.slowmove(val_y, 60);
  //Aguarda a movimentacao do servo e reinicia a leitura
  delay(30);
}

**********
Cenário 2: Sketch usando a função if()
**********
// Joystick controla 2 servo motores
#include <VarSpeedServo.h>
/*
 * servo1 - Servo da base - Porta digital 7
 * servo2 - Servo de inclinacao - Porta digital 8
 *
 */
VarSpeedServo servo1;
VarSpeedServo servo2;
/*
 * Definicao das entradas analogicas do Joytick
 * VRx = A4
 * VRy = A5
 */
int potpin1 = A4;
int potpin2 = A5;

int val1;
int val2;

/*
 * Define os valores iniciais de posição de cada servo
 */
static int s1 = 70;
static int s2 = 110;


void setup()
{
  Serial.begin(9600);

  // configura os servos de acordo com a definicao acima
  servo1.attach(7); // base, pino digital 7
  servo2.attach(8); // extensao, pino digital 8

  // move todo o braco para posicao inicial
  servo1.write(70);// base
  servo2.write(110);// inclinacao

}
void loop() {
  // Controle do servo da base
  val1 = analogRead(potpin1);
  if (val1 < 100)
  {
    s1 = s1 - 2;
    if (s1 <= 10)
    {
      s1 = 10;
    }
    servo1.write(s1);
    delay(50);
  }
  if (val1 > 900)
  {
    s1 = s1 + 2;
    if (s1 >= 170)
    {
      s1 = 170;
    }
    servo1.write(s1);
    delay(50);
  }

  // Controle do servo da inclinacao
  val2 = analogRead(potpin2);
  if (val2 > 900)
  {
    s2 = s2 - 2;
    if (s2 <= 10)
    {
      s2 = 10;
    }
    servo2.write(s2);
    delay(50);
  }
  if (val2 < 100)
  {
    s2 = s2 + 2;
    if (s2 >= 170)
    {
      s2 = 170;
    }
    servo2.write(s2);
    delay(50);
  }

  // exibe os valores analogicos na tela
  Serial.print(val1);
  Serial.print("  :  ");
  Serial.print(val2);
  Serial.print("  :  ");
  Serial.println();
}
**********
Observações sobre o Código
Cenário 1: Sketch usando a função map()
Esse sketch usa a biblioteca <VarSpeedServo.h> que é inclusa no código na parte inicial, antes do void setup(). São criados os objetos para controlar o servo motor da base e o servo motor da inclinação através de VarSpeedServo servo_base e VarSpeedServo servo_inclinacao.
O comando int pino_x = A4 estabelece que o pino analógico A4 está ligado ao potenciômetro do eixo x do joystick. Por sua vez, o comando int pino_y = A5; estabelece que o pino analógico A5 está ligado ao potenciômetro do eixo y do joystick. Os valores lidos no potenciômetro do eixo x do joystick serão armazenados na variável inteira val_x, e os valores lidos no potenciômetro do eixo y do joystick serão armazenados na variável inteira val_y. Considerando que o conversor A/D do Arduino tem 10 bits, a leitura de cada potenciômetro do joystick varia de 0 à 1023.
Na função setup(), os comandos servo_base.attach(7) e servo_inclinacao.attach(8) são usados para ligar o servo motor da base ao pino digital 7 e o servo motor da inclinação ao pino digital 8.
A função loop() do sketch usa a função map() como elemento de controle. Em primeiro lugar é lido o valor do potenciômetro do eixo x através do comando val_x = analogRead(pino_x), lembrando que pino_x é a entrada analógica A4 do Arduino. O valor de val_x varia de 0 à 1023. Todavia, o servo motor, quando gira, deve ser controlado por um valor que representa um ângulo que varia de 0 à 179 graus. Por conta disso, é feita a conversão do valor de 0 à 1023 para 0 à 180, através do comando val_x = map(val_x, 0, 1023, 1, 180). Em outras palavras, o valor de val_x representa um ângulo após a conversão realizada na função map().
Na instrução seguinte – servo_base.slowmove(val_x, 60); – é também usada uma das funções da biblioteca <VarSpeedServo.h> que move o servo motor da base para a posição definida por val_x em uma velocidade baixa (ajustada pelo valor 60). As linhas seguintes do sketch usam a mesma estrutura de comandos para o eixo y do joystick e o servo motor inclinação. Finalmente, o programa aguarda por 30 microsegundos – delay (30) – e reinicia a leitura.
Cenário 2: Sketch usando a função if()
Este sketch usa a biblioteca VarSpeedServo() como já explicado no exemplo anterior. Além disso, as ligações dos servomotores e do joystick no Arduino são exatamente as mesmas apresentadas na figura 6. A mudança nesse sketch é o uso da função if() ao invés da função map().
No início do sketch são criados os objetos para controlar o servo motor da base (servo1 – servo da base – porta digital 7) e o servo motor da inclinação (servo2 – servo de inclinação – porta digital 8) através de VarSpeedServo servo1 e VarSpeedServo servo2.
O comando int potpin1 = A4 estabelece que o pino analógico A4 está ligado ao potenciômetro do eixo x do joystick (VRx). Por sua vez, o comando int potpin2 = A5; estabelece que o pino analógico A5 está ligado ao potenciômetro do eixo y do joystick (VRy). Os valores lidos no potenciômetro do eixo x do joystick serão armazenados na variável inteira val1, e os valores lidos no potenciômetro do eixo y do joystick serão armazenados na variável inteira val2. As instruções abaixo definem os valores iniciais de posição de cada servo motor.
static int s1 = 70;
static int s2 = 110;
Na função setup() os comandos servo_base.attach(7) e servo_inclinacao.attach(8) são usados para ligar o servo motor da base ao pino digital 7 e o servo motor da inclinação ao pino digital 8. Em seguida, há instruções para mover os servos para a posição inicial.  servo1.write(70);// base
servo2.write(110);// inclinacao
Na função loop() o código de controle de cada servo motor é separado em duas partes. Assim sendo, para cada servo motor há uma parte do código que considera que o operador move o joystick totalmente para uma de suas extremidades, e a outra parte considera que o operador move o joystick totalmente para a extremidade oposta. Com isso, o valor de resistência do potenciômetro de um determinado eixo do joystick poderá variar do centro para seu valor máximo ou, no outro sentido, do centro para o seu valor mínimo.

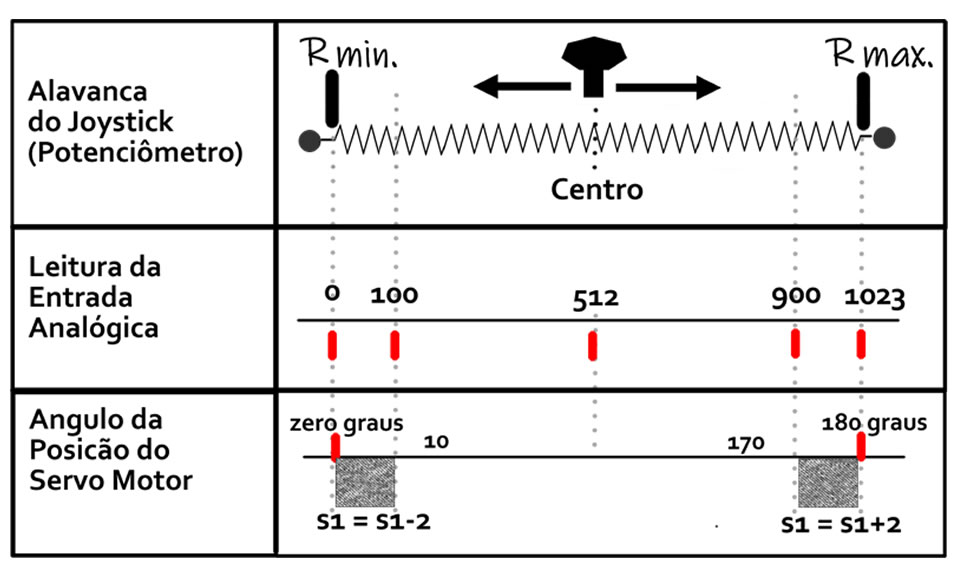

  Figura 7: Correspondência entre a resistência do potenciômetro do joystick, a leitura na entrada analógica do Arduino e o incremento no ângulo da posição do servo motor.
No controle do servo da base a primeira instrução lê o valor do pino potpin1, que é a entrada analógica A4, onde está ligado o potenciômetro do eixo x do joystick (VRx), e o resultado dessa leitura é colocado na variável val1.
Note que quando o potenciômetro está solto, na sua posição central, o valor da leitura do pino analógico A4 é igual a 512. Quando o potenciômetro é levado para uma das extremidades, o valor da leitura do pino analógico A4 é igual a zero (ou próximo de zero). Quando o potenciômetro é levado para a extremidade oposta, o valor da leitura do pino analógico A4 é igual a 1023.
Vamos supor que o operador está movendo a alavanca do joystick para o lado que leva a resistência para o seu valor mínimo (próximo de zero ohm). O operador coloca a alavanca no mínimo e mantem a alavanca nessa posição (segurando a alavanca) até que o servo motor alcance a posição desejada. Os próximos passos do sketch mostrarão como isso acontece.
A leitura de A4 será um valor baixo, próximo de zero. O sketch usa 100 como valor de comparação mínima. Nessa situação, o val1 é menor do 100.
val1 = analogRead(potpin1);
if (val1 < 100)
{
s1 = s1 – 2;
if (s1 <= 10)
{
s1 = 10;
}
servo1.write(s1);
delay(50);
}
A variável usada para posicionar o servo1 (servo motor da base) é s1.  O valor inicial de s1 é 70. Como a condição da função if() é verdadeira (val1 é menor do que 100), será feito o decremento de 2 unidades de s1 (s1=s1-2). O valor 2 desse decremento foi escolhido por tentativa e erro. Recomenda-se que sejam testados outros valores de decremento para embasar a escolha final a ser implementada no sketch.
Na primeira rodada do loop() o s1 ficará igual a 68 (=70-2). A próxima instrução é um if() que pergunta se o s1 atingiu o valor 10 (que é o ângulo mínimo considerado no skecth). Nessa primeira rodada do loop() isso ainda não ocorreu, pois s1 é igual a 68. Então, a condição dentro das chaves desse if() não é executada.
 Com a instrução servo1.write(s1) o servo motor da base se move 2 graus em uma direção e há uma espera de 50 milisegundos.
O programa prossegue com if (val1 > 900), onde 900 é um valor de comparação usado quando o operador move a alavanca do joystick para o lado oposto (máxima resistência do potenciômetro). O resultado desse if() não será verdadeiro, uma vez que o operador ainda está segurando a alavanca do joystick para o lado que leva para a mínima resistência do potenciômetro.  Afinal de contas, val1 não pode ser menor do que 100 e, ao mesmo tempo, maior do que 900.
if (val1 > 900)
{
s1 = s1 + 2;
if (s1 >= 170)
{
s1 = 170;
}
servo1.write(s1);
delay(50);
}
Isso faz com que nenhum dos comandos dentro das chaves desse if() sejam executados, levando o programa para o código que controla o servo motor da inclinação, que veremos mais adiante. Como essa parte do código não afeta o controle do servo motor da base, do ponto de vista deste, ocorre apenas um tempo de espera equivalente ao tempo requerido para a execução das instruções de controle do servo motor da inclinação. O sketch então continua com as instruções de exibição de valores analógicos na tela do computador PC, via Serial.print(), e volta para executar o segundo loop().
Note que o operador ainda está segurando a alavanca do joystick na posição que leva a resistência do potenciômetro para o seu valor mínimo (próximo de zero ohm). Como a condição da função if() é verdadeira (val1 é menor do que 100), será feito o decremento de 2 unidades de s1 (s1=s1-2), resultando em s1 igual a 66 (=68-2). Novamente val 1 não será maior que 900, já que é menor que 100. Isso faz com que o servo1 se mova mais 2 graus (servo1.write(s1)). De fato, os decrementos de 2 irão ocorrer a cada rodada do loop() até que a posição desejada pelo operador seja alcançada pelo servo motor. Em outras palavras, quando visualmente o operador estiver satisfeito com a posição do servo motor que estiver controlando, ele soltará a alavanca do joystick interrompendo esses decrementos.
Embora a posição do servo motor possa variar entre zero e 180 graus, como definido no sketch, o ângulo mínimo de posição do servo motor é 10 graus e o ângulo máximo é 170 graus.
Quanto ao código que controla o servo motor da inclinação, podemos verificar que é muito semelhante ao que controla o servo motor da base, tendo as seguintes principais diferenças:
Ao invés de val1 e s1, usa as variáveis val2 e s2;
Interroga primeiro se o potenciômetro está sendo movido para o lado de resistência mais alta (val2 > 900) e depois se o potenciômetro está sendo movido para o lado de resistência mais baixa (val2 < 100);
As decisões de incrementar de 2 ou decrementar de 2 são diferentes para os pares VRx-servo1 e VRy-servo2 (tabela DDD).

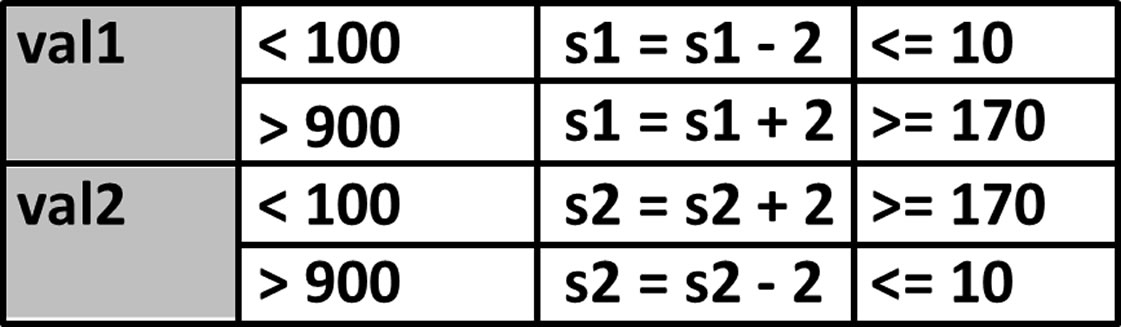

    Tabela 2: Decisões de incrementar e decrementar usadas para os servo motores da base e da inclinação
Isso possibilita a escolha do sentido de movimento do servo motor em relação a direção do movimento da alavanca do joystick. Como sugerido anteriormente, alguns testes práticos serão úteis para embasar a escolha final a ser implementada no sketch.
Esperamos que você tenha aproveitado e explorado as possibilidades discutidas em nosso artigo. Como sempre, convidamos você a nos enviar suas perguntas e questionamentos. É isso aí, até a próxima!
